蒂雅克(TEAC)，日置(HIOKI)，橫河(YOKOGAWA)等品牌的數據采集儀記錄的數據，不需經由2進制碼到文本碼的轉換，可以直接讀出處理。可利用多種計測儀器作為數據采集前端，用于各種各樣的測試分析。
* 對應機種的詳細內容，請參考下表。
數據文件種類 |
文件擴展名 / 對應機種 |
|---|---|
| IPG Automotive：ERG文件 | *.erg 仿真軟件(CarMaker/TruckMaker/MotercycleMaker） |
| 圖技：GBD文件 | *.gbd GL7000，GL2000，GL980，GL900 |
| 蒂雅克: TAFFmat 文件 * TAFFmat格式文件應與同時生成的 .dat 文件同時配套使用。 蒂雅克: AQ-VU 文件 * 與AQ-VU視頻軟件的輸出相同的畫像尺寸 |
*.hdr ([DR-C，DR-F/M，DS]系列，GX-1，LX-10/20，LX-110/120，es8，WX-7000系列)，VR-24 *.aqv (AQ-VU) |
| 日置: MEMORY HiCORDER 文件 * 不包括利用實時保存功能生成的文件。在購買前請確認可支持機種。 |
*.mem MR8880，MR8875，MR8870，MR8847，MR8847A，MR8827， |
明電舍：MEIDACS文件 |
*.meid MEIDACS-DY(6100P/6200P/6300P/6400P/6500P/6600P)系列 |
| 橫河:WVF/WDF 文件 * 文件的數據量 2 GB 以內的數據有效。 * 采樣頻率 20 MHz 以下的記錄數據處理可能。 * WVF格式文件應與同時生成的 .hdr 文件同時配套使用。根據機種不同生成WVF或WDF格式的文件。 * 使用多采樣頻率測量的SL100的WDF計測數據文件，讀入最高采樣頻率的測量記錄數據。 |
*.wvf,*.wdf ([DL750/750P，DL850/850V，DL850E，DL9000，DL7400，DL1700，DL1700E，DL1600]系列， WE7000，SL1400，SL1000，DLM2000，DLM4000) |
? 點擊帶下線的機種名可轉至廠家的網頁。

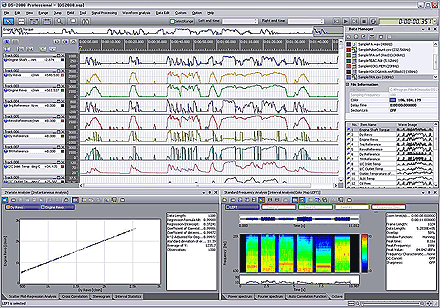

| 數據輸入 | ||||
|---|---|---|---|---|
|

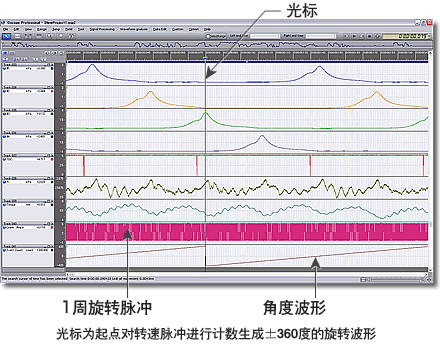

||||
| 信號處理 | 波形分析 | 數據編輯 | 其他 |
|---|---|---|---|
| • 簡易演算 • 移動平均 • 事項統計 • 檢索值抽出 • 時域微積分 • 數值調整 • F/V變換 • 通道間演算 • 再采樣 • 希爾伯特變換 • 電平變化處理 • FIR 有限響應濾波器 • IIR 無限響應濾波器 • 有效值計算 |
• 基本統計 • 3 變量解析 • 轉速跟蹤頻譜解析 |
• 通道設定 • 波形生成 |
• 統計處理 • OC-1300系列聯動功能 • 數據回放 • 數據記錄 • 校準標定 • 圖形式波段電平調整 • 參數式波段電平調整 • 非時間序列波形表示功能 • 信號數據時間同步 • DR-7100記錄儀使用條件設定 • 表盤表示 • 自動連續分析 • 軌跡圖 • 燃燒分析監控 ? 視頻監控 |
| 數據輸出 | ||
|---|---|---|
|
||

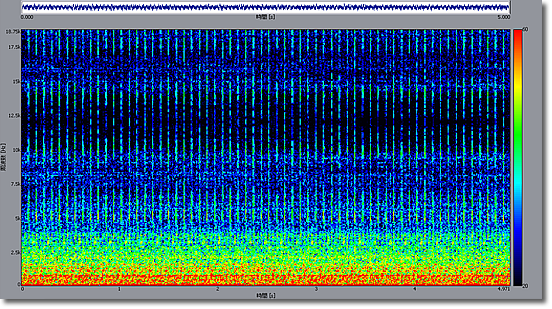

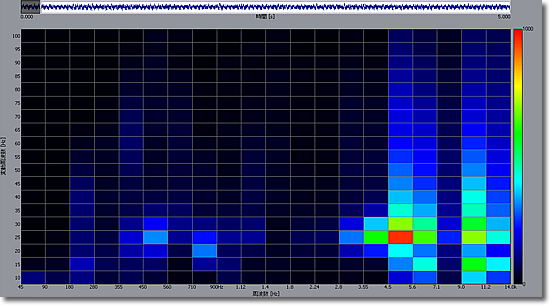

從FFT分析的頻譜圖(圖1)中可以看出5 kHz中心的帶域內豎格的條紋狀，這個即為發動機燃料噴射裝置的運行噪聲的特征現象，800 Hz以下的低頻帶域內由于背景噪聲比較大，變動成分被掩蓋難以確認。在抖動音分析表示圖(圖2)，5 kHz中心的帶域(豎格)噪聲的大小，按一定時間間隔隨時間周期性變化，其變化頻率約為25 Hz，此為變化噪聲的特征。
圖1
圖2

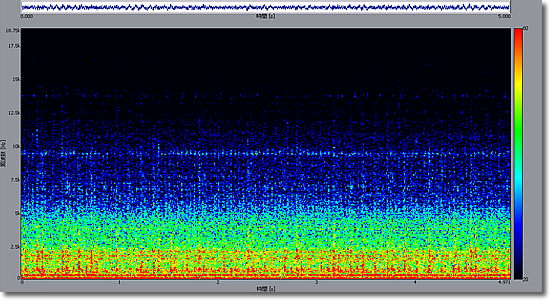

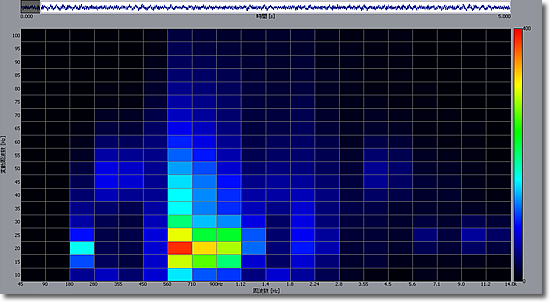

齒輪咬合噪聲在800 Hz中心帶域，具有比較顯著的特征成分。FFT分析時(圖1)由于背景噪聲的影響，齒輪咬合噪聲被掩蓋，特征成分難以確認。使用抖動音分析(圖2)，齒輪咬合噪聲的特征成分的800 Hz中心帶域(縱軸)與變化頻率20 Hz帶域(橫軸)交合處特征值明顯較大。因此用FFT分析時，噪聲的大小不足以測得特征成分的噪聲也可以精確地進行分析評價。
圖1
圖2

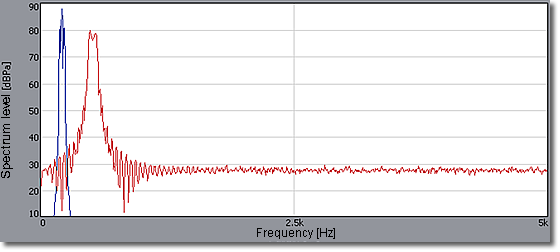

對于發動機聲內所包含的噪聲成份進行分析時，噪聲成份的FFT分析結果與聽覺上的感受，很難確定一個統一尺度。如果使用響度分析指標，分析時考慮到發動機聲的時域與頻域的屏蔽特性，可以有效地設定噪聲降低的目標值。 (藍色：發動機聲。紅色：噪聲)
圖1
圖2
類型 |
型號 |
概要 |
|---|---|---|
|
OS-2500 | 帶有事項的發生統計，波形檢索，有效值計算等基本功能的初級版。 |
|
OS-2600 | 初級版的基礎上，增加通道間演算，檢索值抽出，F(xiàn)/V轉換等。功能充實的標準版。 |
|
OS-2700 | 標準版的基礎上，進一步增加數據文件合并，波形生成，希爾伯特變換，數據記錄，外部控制等多種功能的專業版。 |
| 試驗臺測試軟件包 | OS-2710 | OS-2700專業版的基礎上，附帶OS-0253FIR有限響應濾波器，OS-0251統計分析等功能的試驗臺測試分析軟件包。 |
| 頻譜分析軟件包 | OS-2720 | OS-2700專業版的基礎上，附帶OS-0253FIR有限響應濾波器，OS-0252 FFT快速傅立葉分析等功能的頻譜分析軟件包。 |
聲品質評價軟件包 |
OS-2740 | OS-2700專業版的基礎上，附帶OS-0253FIR有限響應濾波器，OS-0261IIR無限響應濾波器，OS-0251統計分析，OS-0252 FFT快速傅立葉分析，OS-0264 1/N倍頻程分析，OS-0271聲品質評價等功能的聲品質評價軟件包。 |
| 抖動音分析軟件包 |
OS-2760 | OS-2700專業版的基礎上，附帶OS-0253FIR有限響應濾波器，OS-0261IIR無限響應濾波器，OS-0251統計分析，OS-0252 FFT快速傅立葉分析，OS-0264 1/N倍頻程分析，OS-0271聲品質評價，OS-0272抖動音分析等功能的抖動音分析軟件包。 |
| 發動機燃燒分析軟件包 | OS-2770 | OS-2700專業版的基礎上，附帶OS-0251統計分析，OS-0253FIR有限響應濾波器，OS-0255燃燒分析監控等功能的發動機燃燒分析軟件包。 |
| 分類 | 項目 | OS-2500 |
OS-2600 |
OS-2700 |
特定分析套件 | ||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OS-2710 試驗臺測試軟件包 |
OS-2720 頻譜分析軟件包 |
OS-2740 聲品質評價軟件包 |
OS-2760 抖動音分析軟件包 |
OS-2770 發動機燃燒分析軟件包 |

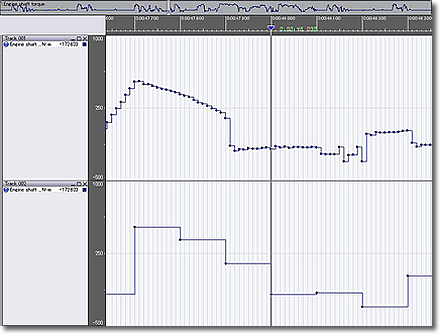

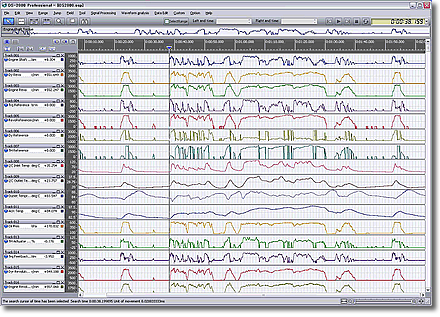

|||||||||||||||||||||||||||||||||||||||||||||||||||
| 基本功能 | 波形編輯功能 | ● |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數值表示/編輯功能 | ● |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 搜索光標功能 | ●(可對應差值表示) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||

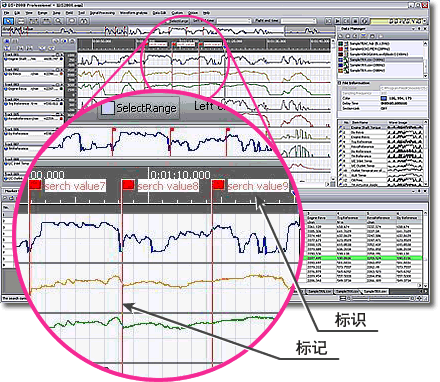

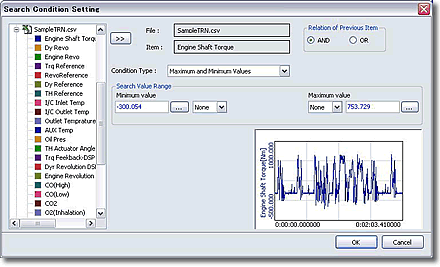

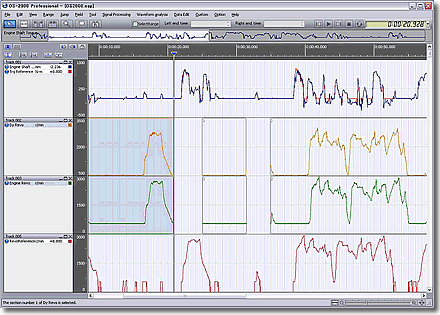

| 標記功能 | ●(標記自動設置) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 聲音回放功能*１ | ●(可反復回放) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 檢索功能 | ●(可以使用邏緝關系設定檢索條件，數值/觸發值/差分值) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據片斷的結合/連接 | ● |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 印刷功能 | ● |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外部控制 | ? | ? | ● |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 表示 | 數據條數 | 最大 1,024 條 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 項目數 | 1數據條最大10項目 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 采樣頻率 | 0.01 Hz ～ 20 MHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據輸入 | 文件數 | 最大 10 文件 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通道數 | 最大 1,024 通道 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據點數 | 最大5億點(文件數X通道數X記錄單元數) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件格式 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據輸出 | 文件格式 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| 數據編輯 | 通道設定 / 信號類型設定 | ● |
● |
● |
● |
● |
● |
● |
● |
||||||||||||||||||||||||||||||||||||||||||||||
| 文件連接 / 文件合并 / 數據時間同步 /波形生成 | ? | ? | ● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| 信號處理 | 簡易演算 / 移動平均 / 事項統計 | ● |
● |
● |
● |
● |
● |
● |
● |
||||||||||||||||||||||||||||||||||||||||||||||
| 有效值計算 | ● |
● |
● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| 檢索值抽出 / 時域微積分/ 數值調整 / F/V變換 / 通道間演算 / 再采樣 | ? | ● |
● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| 希爾伯特變換 / 電平變化處理 | ? | ? | ● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| 抖動音仿真處理 | OS-0273 抖動音仿真處理功能 (選配件) |
○ |
○ |
○ |
○ |
○ |
○ |
● |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| FIR 有限響應濾波器 | OS-0253 FIR有限響應 濾波器 (選配件) |
○ |
○ |
○ |
● |
● |
● |
● |
● |
||||||||||||||||||||||||||||||||||||||||||||||
| IIR 無限響應濾波器 | OS-0261 IIR無限響應 濾波器 (選配件) |
○ |
○ |
○ |
○ |
○ |
● |
● |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| 其他 | 圖形式波段電平調整 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 參數式波段電平調整 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 統計處理(區間) | ● |
● |
● |
● |
● |
● |
● |
● |

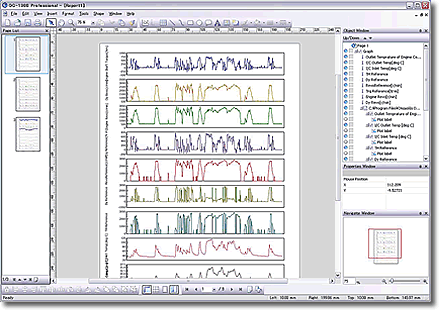

|||||||||||||||||||||||||||||||||||||||||||||||
| OC-1300系列聯動功能＊14 | ● |
● |
● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| 信號數據時間同步 | ● |
● |
● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| DR-7100記錄儀使用條件設定 | ● |
● |
● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| 表盤表示 | ● |
● |
● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| 自動連續分析＊15 | OS-0254 自動連續分析 (選配件) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| 燃燒分析監控 | OS-0255 燃燒分析監控 (選配件) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
● |
||||||||||||||||||||||||||||||||||||||||||||||
| 視頻播放 | OS-0281 視頻播放 (選配件) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| 非時間序列波形表示功能 | OS-0291 非時間序列波形表示功能 (選配件) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| 軌跡圖 | OS-0292 軌跡圖 (選配件) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| 校準標定 | ● |
● |
● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| 回放(絕對聲壓值)＊16/ 紀錄＊16 | ? | ? | ● |
● |
● |
● |
● |
● |
|||||||||||||||||||||||||||||||||||||||||||||||
| 波形分析 | 基本統計 | OS-0251 統計解析 (選配件) |
○ |
○ |
○ |
● |
○ |
● |
● |
● |

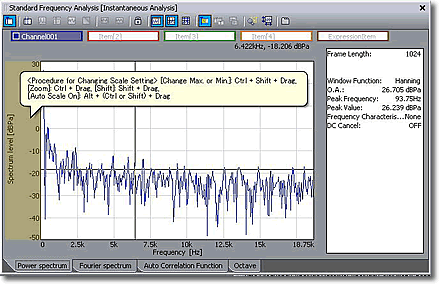

|||||||||||||||||||||||||||||||||||||||||||||
| 2 變量解析 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 變量解析 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 頻度解析 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 基本頻譜分析 | OS-0252 FFT分析 (選配件) |
○ |
○ |
○ |
○ |
● |
● |
● |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| 高級頻譜分析 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 相互頻譜解析 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 高級相互頻譜解析 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 轉速跟蹤頻譜解析 | OS-0265 轉速跟蹤頻譜解析 (選配件) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |

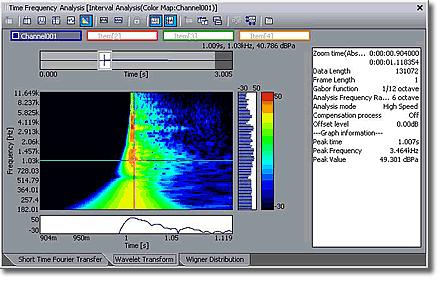

||||||||||||||||||||||||||||||||||||||||||||||
| 定比轉速跟蹤頻譜解析 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 時頻分析 | OS-0263 時頻分析 (選配件) |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| 1/N 倍頻程分析 | OS-0264 1/N 倍頻程分析 (選配件) |
○ |
○ |
○ |
○ |
○ |
● |
● |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| 聲品質分析 | OS-0271 聲品質分析 (選配件) |
○ |
○ |
○ |
○ |
○ |
● |
● |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| 語音明瞭度分析 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 抖動音分析 | OS-0272 抖動音分析 (選配件) |
○ |
○ |
○ |
○ |
○ |
○ |
● |
○ |
||||||||||||||||||||||||||||||||||||||||||||||
| OS-2500 |
OS-2600 |
OS-2700 |
OS-2710 試驗臺測試軟件包 |
OS-2720 頻譜分析軟件包 |
OS-2740 聲品質評價軟件包 |
OS-2760 抖動音分析軟件包 |
OS-2770 發動機燃燒分析軟件包 |
||||||||||||||||||||||||||||||||||||||||||||||||
| ● :標準功能 / ○:選配功能 / -:非配置功能 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
*1: 由于軟件工作環境，處理狀況，采樣頻率等影響，回放周期精度不同。
*2: 可以讀入以"，"區分，"TAB" 區分的數據。
*3: 可以對應Microsoft® Windows® 微軟的標準聲音數據格式RIFF的PCM聲音數據(非壓縮)。
*4: 最多可4畫面同時播放，可播放畫面數與畫面大小，幀速有關。
*5: 支持的動畫數據文件格式為[ avi ]與[ wmv ]，但是也有部分[ avi ]與[ wmv ] 格式的數據不能對應。幀速最大為10000 fps。
*6: 根據視頻數據文件的格式，有另外提供視頻數據轉換軟件的可能性。
*7: 使用文件擴展名xls、xlsx的數據文件時，同電腦上需要安裝Microsoft? Excel 2003以上的軟件（另售），另外如xlsx的數據文件作為[Workbook]使用時。同電腦上需安裝Microsoft? Excel 2007以上的軟件（另售）。
*8: MDF文件格式對應版本4.0。與版本3.3
*9: CC數據塊中[cc-type]的值僅對應0(1:1conversion)、1(linear conversion)、2(rational conversion)通道。（[cc-type]為數據變換方式）
*10: 僅對應內部時鐘采樣的數據。
*11: MDF文件格式對應版本4.0。
*12: TDMS文件是National Instruments的數據文件格式。
*13: 數據文件的通用格式，僅支持[數據集58]的時間序列數據。
*14: OC-1300系列(O-Chart)軟件，須另外購入。
*15: 使用自動連續分析功能時，需要配有選配件OS-0252 FFT頻譜分析功能及選配件OS-0264 1/N倍頻程分析功能。
*16: 使用數據記錄功能OSRECO(OSRECO.exe)。
*17: 需要ASAM-ODS對應選配功能。如有需要請與我們聯系。
項目 |
規格 |
|---|---|
| OS | Microsoft Windows® 7 , 10 (使用64位版時，按32位形式工作) 安裝.NET Framework 3.5 Service Pack 1 Microsoft Windows® 10 ver2.8以上 |
| CPU | 推薦配置Intel® Core TM i5 2.5GHz 以上的處理器 最低配置Intel® Core2 Duo? 2 GHz 以上 |
| 內存 | 推薦配置 4 GB 以上 最低配置 2 GB 以上 |
| 硬盤 | 空余容量 1 GB 以上 |
| 顯示器 | 推薦配置 1280 x 1024 以上 最低配置 1024 x 768 以上 |
| DVD-R或CD-R存儲裝置 | 用于軟件在安裝和升級 |
| DirectX | DirectX 9.0以上(使用OS-0281時) |
** 根據工作環境，處理數據的容量，對CPU處理器，內存，硬盤的性能要求有一定差異。
** 本軟件在安裝和升級時，需要使用支持DVD-R或CD-R的光學驅動存儲裝置。
** 本軟件禁止安裝在共有文件夾內。
* Microsoft®, Windows® 7, Window® 10, Microsoft® Excel® 是微軟公司在美國和/或其他國家或地區的商標或注冊商標。
* Intel® , Core TM, Core2 Duo? 是英特公司在美國和/或其他國家或地區的商標或注冊商標。
* 其他有關廠商名稱及產品名稱是相關廠商的商標或注冊商標。
